GF9000系列耐压仪

GF9000系列程控耐压绝缘测试仪是常州国峰电子最新研发生产的的一款电气安规测试仪器, 操作使用都更简便。显示直观明了，界面友好，色彩柔和不上眼。可广泛应用于变压器、设备、元器件特别是绕线元件的安全检查。

常州国峰GF9000系列程控耐压绝缘测试仪参数表
型号					GF93XX系列		GF92XX系列
耐电压测试
				电压范围	0.050kV—5.000kV		0.010kV—5.500kV
				电压波形	正弦波
				失真度	< 3％
	AC			工作频率	50、60Hz 可选
				频率精度	±1%
				输出功率	100VA（ 20mA）		110VA（ 20mA）
输出电压					50VA（ 10mA）		55VA（ 10mA）
				电压调整率	±（1.0% +50V) （额定功率）
				电压范围	0.050 kV—6.00kV		0.010 kV—7.20kV
	DC			信号源频率	600Hz
				输出功率	50VA（ 10mA）		55VA（ 10mA）
					25VA（ 5 mA）		28VA（ 5 mA）
				电压调整率	±（1.0% +100V) （额定功率）
	电压分辨率				1V
	电压测试精度				±2%
	电压产生方式				DDS 信号源加AB类功放
				电流范围	0.001mA – 20.00 mA(GF9320/GF9220系列)
					0.001mA –10.00mA(GF9310/GF9210系列)
	AC			短路电流	>40 mA(GF9320/GF9220系列)(设定输出电压>500V)
电流测试范围				（瞬间）	>20 mA(GF9310/GF9210系列)(设定输出电压>500V)
				电流分辨率	0.001 mA
				电流精度	±(2%读数+2个字)
				实际电流	OFF-0.001 mA-20 mA(GF9320/GF9220系列)
					OFF-0.001 mA-10mA(GF9310/GF9210系列)
				电流范围	0.1uA –10.00mA(GF9320/GF9220系列)
	DC				0.1uA –5.00mA(GF9310/GF9210系列)
				电流精度	±(2%读数+2个字)
	放电功能				测试结束后自动放电（DCW）
绝缘电阻测试
输出电压					0.050V – 1.000kV	0.010V – 2.500kV
电压分辨率					1V
电压测试精度					±2%
最大输出电流					10mA(GF9320/GF9220系列)
					5mA(GF9310/GF9210系列)
最大输出功率					10VA（1000V/10mA）		25VA（2500V/10mA）
输出瞬间短路电流					>20mA(GF9320/GF9220系列)(设定输出电压>500V)
					>10mA(GF9310/GF9210系列)(设定输出电压>500V)
负载调整率					≤1％（额定功率）
纹波（1kV）					≤3% (1kV，空载)
放电功能					测试结束后自动放电
电阻测量范围					0.1MΩ– 10GΩ		0.1MΩ– 100GΩ
电阻测量精度					Voltage ＜500V:
					0.2MΩto 1GΩ 精度：[±10% reading + 5个字]
					1GΩto 10GΩ 精度：[±20% reading + 5个字]
					Voltage ＞500V:
					0.2MΩ-- 1GΩ精度：±[3% reading+ 5个字]
					1GΩ-- 10GΩ 精度：±[7% reading+ 5个字]
					10GΩ-- 100GΩ精度：±[20% reading + 5个字] ( GF92xx特有)
电弧侦测
测量范围			AC		1mA – 20mA (9档，并可微调)

			DC		1mA – 20mA (9档，并可微调)
比较器
					窗口比较方式
					I 下 ON：当 I 下<Ix<I 上， PASS；当 I_x≤ I 下或 I_x≥ I 上， FAIL（条件I 下< I 上）
判别方式					I下OFF：当Ix<I上， PASS；当I_x≥I上，FAIL
					绝缘电阻判别方式同上
电流上限设置I 上			AC		0.001mA –20mA(GF9320/GF9220系列)
					0.001mA –10mA(GF9310/GF9210系列)
			DC		0.1uA –10mA(GF9320/GF9220系列)
					0.1uA –5mA(GF9310/GF9210系列)
电流下限设置I 下			AC		0.001mA –20mA(GF9320/GF9220系列)
(LOWER OFF)					0.001mA –10mA(GF9310/GF9210系列)
			DC		0.1uA –10mA(GF9320/GF9220系列)
					0.1uA –5mA(GF9310/GF9210系列)
电阻上限设置					OFF - 0.2MΩ- 10GΩ		OFF - 0.2MΩ- 100GΩ
电阻下限设置					0.2MΩ– 10GΩ		0.2MΩ– 100GΩ
参数设定
电压上升时间					0.1s – 999.9s
电压跌落时间					0 s – 999.9s， (仅在耐电压 PASS 后）
电压等待时间					0.3s – 999.9s
					(仅直流耐电压，且满足上升时间 + 测试时间>等待时间）
测试时间设定					0.3s – 999.9s（在 TIMER ON 时）
时间准确度					±（0.2%设定值 ± 0.1s）
测量功能
键盘锁					防止意外修改测试条件，或禁止测试条件被修改
底数清零功能					流过输出线之间的绝缘电阻和分布电容的电流可被清零
启动等待延迟					在开始测试时（按下了 START），先输出高压启动信号，等待
					一定时间后开始高压输出
电流超量程判断					硬件快速判断绝缘崩溃，比电压采样更快捷安全，减少对产品的
					冲击损伤
ARC 电弧侦测（飞弧侦测）					采样电流的突变信号，判断回路潜在的隐患及大概的规模
地线电流检测（触电保护）					在意外触电或高压对外壳有漏电时，保护人身安全
报警音量调节					关、长音、短音、双短音
高压指示					窗口指示和 LED 灯指示
存储与接口
文件编程和存储					可编程 105 个测试文件，每文件中交流、直流、绝缘电阻可分别设定 25 个测试步骤
USB 接口					有		有
开机参数保存					设定参数保存为默认参数，下次开机可以自动恢复
控制接口					HANDLER，SINGAL
通讯接口					RS232C/RS485(选配)
通讯协议					SCPI、Modbus
显示					4.3英寸TFT彩色液晶屏
仪器尺寸					215mm 宽* 143mm高（含脚撑）* 405mm深（不含端子）
主机裸重					12kg左右

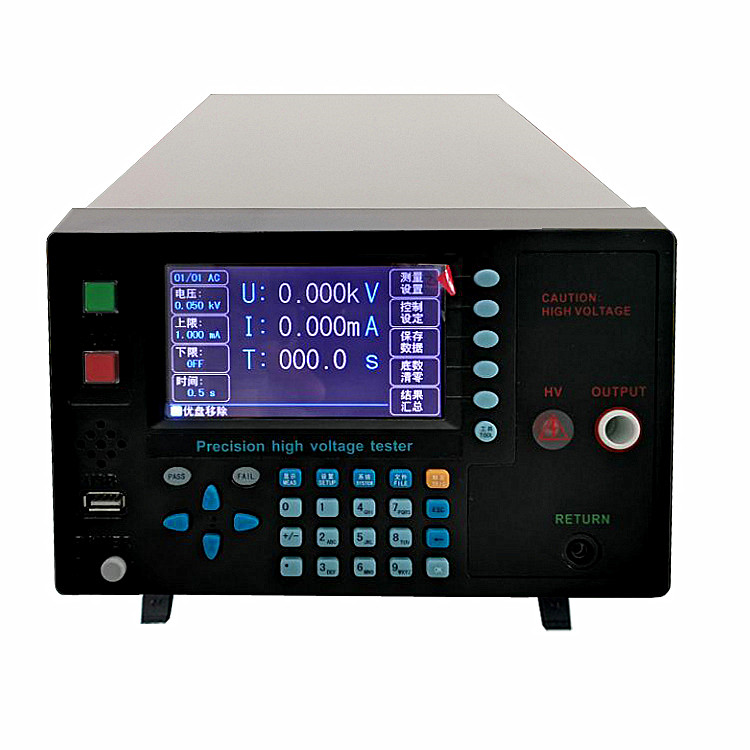

仪器正面
仪器背面
型号功能		单通道型号：
		GF9310/GF9320/GF9210/GF9220 : ACW / DCW / IR / OS / ARC
		GF9310A/GF9320A/GF9210A/GF9220A : ACW / DCW / OS / ARC
		GF9310B/GF9320B/GF9210B/GF9220B: ACW / OS / ARC
		多通道型号：
		GF9310-S4/GF9320-S4/GF9210-S4/GF9220-S4 : ACW / DCW / IR / OS / ARC
		GF9310-S8/GF9320-S8/GF9210-S8/GF9220-S8 : ACW / DCW / IR / OS / ARC
通道扩展		可配合国峰多路耐压控制盒，最大扩展到128个通道
